特徴

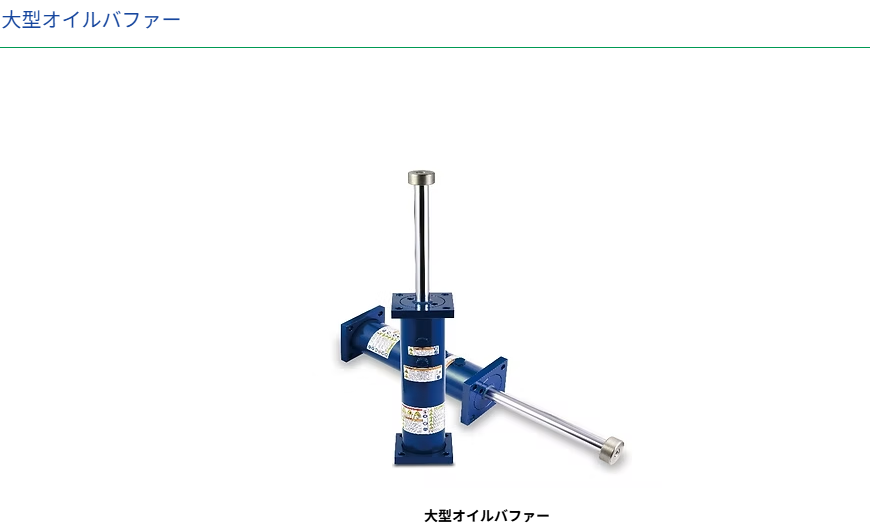

空気充填アキュムレータ式 

● コンパクトな設計により安全でスムーズな減速を実現し、１回サイクル当たり最大330,000Nmのエネルギー吸収が出来ます。

●機械式の復旧バネの代わり内部空気充填エアバッグを採用しオイルダンパー全長が短縮し軽量化を図ります。

●ベローズ、クレビスマウント、安全ケーブルを含め幅広い構成から選択できます。

●露出部品は防錆性を高めのため亜鉛メッキ表面処理します。

●エポキシ塗装及び特殊なピストンロッド材料を採用し腐食性の高い環境で使用が可能です。

●センサー付きシリーズはシステムの安全性を保護するために装備可能です。

●特殊なシールと液体油の組み合わせにより動作温度範囲は-10°C~60°Cから-35°C~100°Cまで対応します。

●アプリケーション例

Application Examples

― Emergency brake system （緊急制御システム）

― Stack Crane （スタッカクレーン）

― Amusement park equipment（遊園地設備）

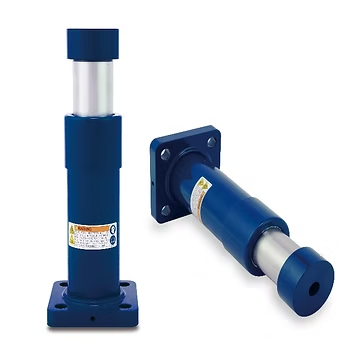

高圧窒素充填式(EIシリーズ) 特徴

● コンパクトな設計により安全でスムーズな減速を実現し１回サイクル当たり最大500K Nmのエネルギー吸収が出来ます

●メンテナンスを不要な設計で内部高圧窒素よりソフト減速と高速復帰を実現できます。

●ベローズ及び安全ケーブルを含め幅広い構成が用意します。

●顧客の要件に基づき固定モデルで複数のアプリケーションに対応可能です。

●エポキシ塗装及び特殊なピストンロッド材料を採用し腐食性の高い環境で使用が可能です。

●表面処理：ピストンロッド硬質クロムメッキ、シリンダー重耐塩塗装。

●アップグレード製品は全面的に亜鉛メッキし更に耐食性を向上させることが可能です。

●特殊なシールと液体油の組み合わせにより動作温度範囲は-10°C~60°Cから-35°C~100°Cまで対応します。

アプリケーション例

― コンテナークレーン

― 鉄道終端ストッパー

― 天井クレーン

特徴

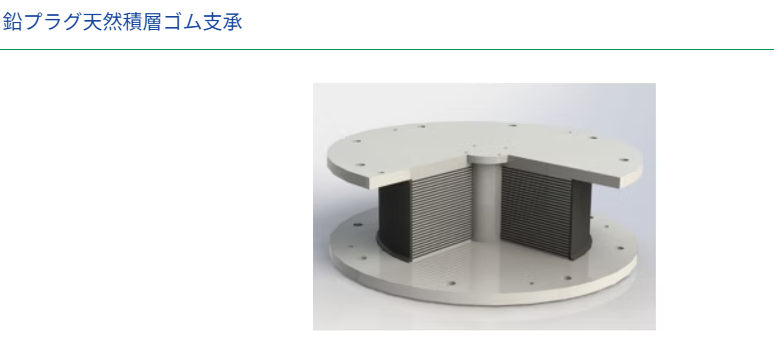

FUYO式鉛プラグ挿入型積層ゴム支承は、天然ゴム（内部ゴム）と鋼板（内部鋼板）を交互に積層し、上下部に上部構造及び下部構造に取り付けるためのフランジを取り付け、積層部の外周部は耐候性の優れた被覆ゴムで被覆した構造です。積層ゴム支承の中央部には鉛プラグを圧入し、上下のキャッププレートで封入し、キャッププレートをフランジにキャッププレート固定ねじによって固定している。なお、内部ゴムと内部鋼板、フランジは加硫接着により接着している。

FUYO式鉛プラグ挿入型積層ゴム支承は、内部鋼鈑を厚くし性能の安定性を図る、設計者が使用しやすく、鉛プラグの種類を増やします。フランジ一体型タイプで製品高さを低く抑えます。
